产品规格

芯片架构

Cheetah441/881

40nm CMOS 4T4R/8T8R 76-81GHz Radar Transceiver



关键性能特征



◆ LNA-Less, Real-Sampling FMCW收发芯片

◆ 集成锁相环、发射机、接收机、基带以及模数转换

◆ 覆盖76-81GHz频率范围，支持5GHz扫频带宽

◆ 收发通道数

     4个发射通道，4个接收通道

     8个发射通道，8个接收通道

◆ 基于分数锁相环的波形生成器

◆ 发射通道功率：15dBm

◆ 接收机噪声系数：13dB

◆ 相位噪声: -98dBc/Hz @ 1MHz offset

◆ 中频带宽：25MHz

◆ 内部实时校准以及自测试

◆ 3线SPI接口

◆ CSI2/LVDS高速接口，1.2Gbps Max

◆ 支持cascade模式

◆ 支持DDMA，BPM，TDM

◆ 支持40MHz/50MHz外部XTAL
◆ 尺寸及封装

    0.45mm Pitch 8.65mm* 8.65mm WLCSP/0.65mm Pitch LoP

    0.45mm Pitch 17.2mm* 9.1mm WLCSP/0.65mm Pitch LoP

◆ 目标认证AEC-Q100 Grade 1，ISO26262 ASIL-B

购买咨询

4T4R单芯片雷达评估板

Cheetah441-Single-EVM







应用场景：车载雷达，交通，安防，工业领域



供电电压：5V



供电电流：2A



数据接口：MIPI CSI-2



开发板尺寸：95*90mm



￥ 2,999 未税
购买咨询

雷达评估板

8T8R单芯片雷达评估板

Cheetah881-Single-EVM







应用场景：车载雷达，交通，安防，工业领域



供电电压：5V



供电电流：3A



数据接口：MIPI CSI-2



开发板尺寸：118*100mm



￥ 3,999 未税

4T4R双级联雷达评估板

Cheetah441-Dual-CAS-EVM







应用场景：车载雷达，交通，安防，工业领域



供电电压：5V



供电电流：3A



数据接口：MIPI CSI-2



开发板尺寸：145*121mm



￥ 3,999 未税

Cheetah是一款基于40nm CMOS工艺，76-81GHz频段的毫米波雷达收发芯片，具备4T4R和8T8R两个版本，支持DDMA/TDM/BPM调制方式，支持多颗芯片级联，符合4D成像雷达应用要求，依据AEC-Q100 Grade 1和ISO26262 ASIL-B标准设计，功能及性能达到国际竞品同等水平，应用于车载、工业、交通等领域。

采购数量（PCS） Cheetah441 未税单价（CNY）
1 - 99 229
100 - 249 200
250 - 999 164
1,000 + 150

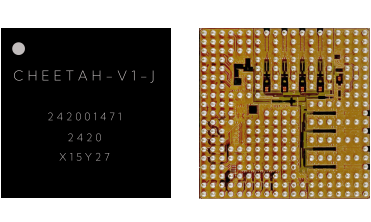

采用eWLB/FCCPS封装，可分别支持微带天线和波导天线。
